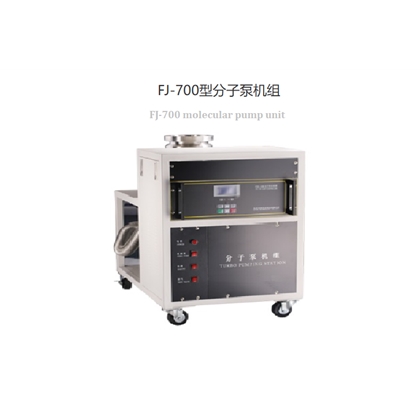

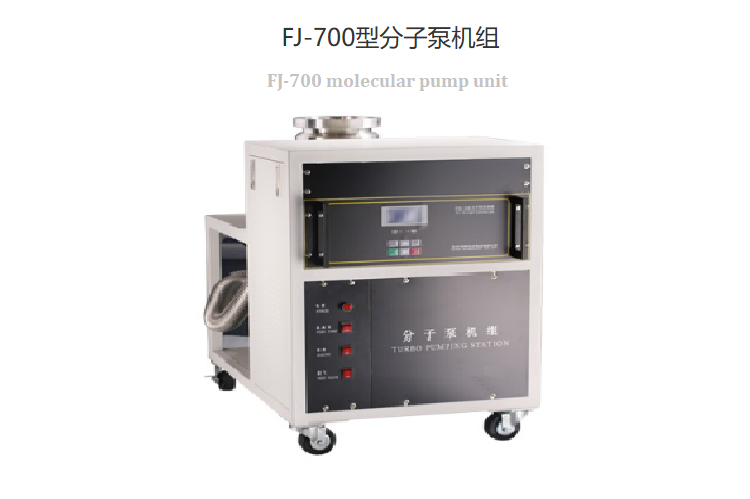

带水冷机械泵和真空计FJ-700型无油分子泵机组
产品描述：
FJ-700泵站是一种获得高真空的清洁设备。该设备是采用真空原理的真空获取系统，由机械泵和分子泵组成。具有启动快、真空度高、油污染少、操作方便等特点，广泛应用于表面分析、加速器技术、等离子体技术、电真空装置制造等领域。该设备具体由非标机架、机械泵及管道、电气控制系统、水冷保护控制等组成。
主要参数：
真空系统泄漏率：≤ 1×10-9Pa·m3/S
电源电压：380V±10/50Hz
冷却方式：水冷（入水温度≤25°C
设备利用率环境温度：5-40°C
设备利用率的环境湿度：≤ 80%
Configuration:
|
Name |
Number |
|
F-160/700 molecular pump and power supply |
1 |
|
RV-6 mechanical pump |
1 |
|
Frame |
1 |
|
Control power supply |
1 |
|
ZDF-11B5 combination vacuum gauge |
1 |
|
Other attachments |
|
特征：
1.快速启动
2.操作简单
3.水冷保护
4.高真空
Specifications:
|
|
Unit |
FJ-700 |
|
Flange(In) |
|
DN150 CF |
|
|
|
DN150 ISO-K |
|
Flange(Out) |
ISO-KF |
DN40 |
|

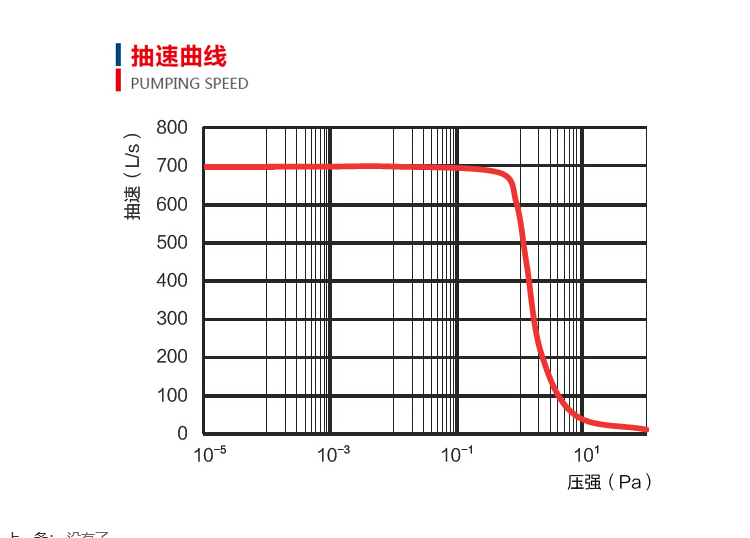

Pumping Speed |
l/s |
N2:700 |
|
|
|
He:580 |
|
|
|
H2:260 |
|
|
|
Ar:680 |
|
Compression Ratio |
|
N2:109 |
|
|
|
He:107 |
|
|
|
H2:106 |
|
|
|
Ar:109 |
|
Ultimate Pressure |
Pa |
C9F:5×10-5 |
|
|
|
|
|
recommended forevacuum pressure |
Pa |
100 |
|
forevacuum pump |
|
RV-6( default ) |
|
Cooling Type,Standard |
|
Water/Air |
|
Cooling Water Consumpion |
L/min |
>1 |
|
Cooling Water Temperature |
℃ |
≤25 |
|
Input voltage/ frequency |
V/Hz |
380±20/50 |
|
Environment temperature (℃) |
Water cooling |
5℃-40℃ |
|
|
|
|
|
mounting position |
|
Vertical |
|
Controller Model |
|
TCDP-Ⅱ |
|
L*W*H |
mm |
550×690×850(water) |
|
|
|
|
|
Weight |
kg |
135 |
维护：
1.日常维护：
1. 在设备的日常使用中，注意观察真空泵的油位和泵的油色;如果缺油，请及时供应。如果泵油颜色异常，请及时更换。
2. 2.运行过程中的维护：
3. 设备运行过程中，注意保持抽真空室清洁，以免杂物进入真空室造成设备损坏。
