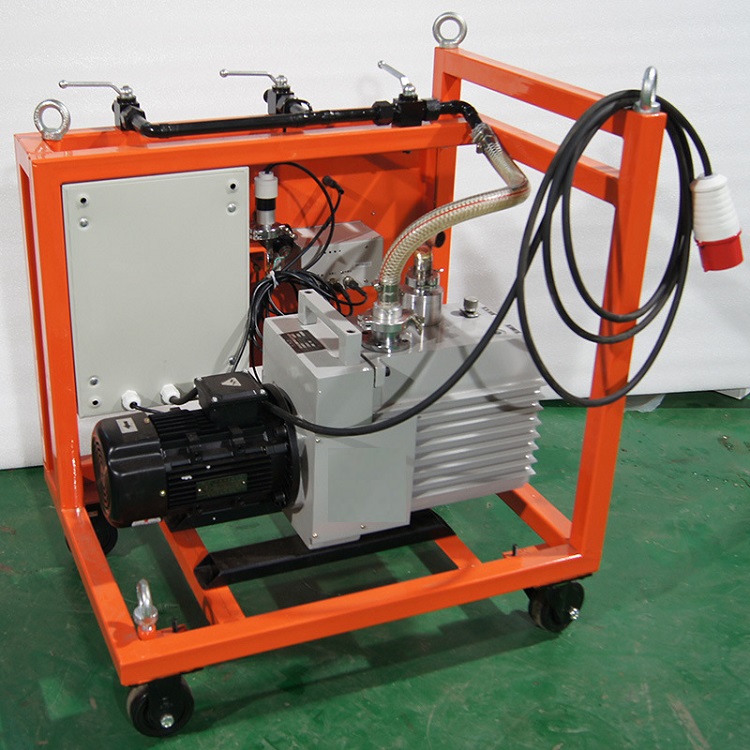

![GIS sf6抽真空充气装置TXJ-40ID 真空抽气机组、变压器抽真空设备](/uFile/114879/product/202374111358110.jpg)
产品简介 Product Introduction
气体抽真空及回充装置使用高品质的真空泵,具有抽速快,无油烟,无噪音,无滴油漏油等优点,由于采用封闭式结构的设计,避免了外部碰撞,使内部管路以及电气元件得以保护,使机器的使用寿命得以增长,性能更为youyue。
气体抽真空及回充装置主要应用于各供电公司、送变电工程公司、发电厂、超高压输变电站、SF6电器开关制造厂等部门,作为GCBP、GCBT、GIS等SF6电器产品在安装、调式、检修时使用的辅助设备。利用本装置对上述电器产品进行抽真空、回充SF6气体操作,同时本装置亦可用作其它部门抽真空和回充气体的设备。
产品特征 Product Characteristics
1、 电子式真空度显示(可按用户要求配置其它真空表);
2、 密封元件具有自动补偿性能。切实应用于真空、压力工况,确保真空压力两不漏,为真空、压力两用的球阀;
3、 配有各类进口、国产SF6电器设备连接接头;
4、 根据用户设置的时间或真空度,自动抽真空;
5、 多种保护功能,有效保证真空泵安全运行;
技术参数:
型号Model | TXJ-40ID | TXJ-40D | TXJ-100D | TXJ-200D | TXJ-250S | TXJ-500S |
抽速 Pumping Speed (m3/h) | 40 | 40 | 100 | 200 | 250 | 500 |
本体限真空 Body Ultimate Vacuum (pa) | W20 | W20 | W20 | W20 | W5 | W5 |
真空泵抽速 Pumping Speed Of Vacuum Pump (m3/h) | 40 | 40 | 100 | 200 | 100 | 100 |
罗茨泵抽速 Pumping Speed OfRoots Pump (m3/h) | — | — | — | — | 250 | 500 |
电源 Power Supply | 三相Three phase,380V/50Hz (Can be customized) | |||||
总功率 Total Power (kw) | 1.1 | 1.1 | 2.2 | 4 | 4.5 | 6 |
噪声 Working Noise [dB(A)] | W70 | |||||
抽真空接 口 W:uumizing Connector | 1 路 route | 2路(或根据需要增加)routes (can be customized) | ||||
重量 Net Weight (kg) | 70 | 75 | 120 | 250 | 280 | 350 |
夕卜形尺寸 Overall Dimension (cm) | 650x600x500 | 650x600x500 | 750x650x600 | 900x700x750 | 1000x800x1200 | 1000x900x1400 |
建议抽气容积 Advised Gas Pumping Wume (m3) | W1 | W1 | W5 | W15 | W10 | W15 |
进出 口管径 Inlet/Outlet Diameter |
20 |
用途:
适用于断路器、互感器、GIS等电气设备抽真空及回充SF6气体。
特点:
•采用风冷油式旋片泵、体积小、重量轻、无油烟、噪音低、寿命长,具备突然停机时防返油保护。
•对电气设备、SF6钢瓶、装置自身管路系统抽真空,提供2~4~6路抽真空接口(或根据需求增加)。
•向SF6气体绝缘电气设备充气或补气。
•配备压力表及数显真空计。
•配备真空、压力两用的SF6球阀、密封元件具有自动补偿性能。
•固定和可转向的轮子,具备电源相序切换功能。
•具备SF6钢瓶运载功能(仅TXJ-40ID型)
•可选配加装封闭式外壳。
装置主要功能
1、对电器设备中的气体和管路系统进行抽真空(及真空测量)
3、对电器设备中的气体进行回收(及压力测量)
5、对回收和回充的SF6气体进行过滤及水分干燥处理,滤芯可更换或加热再生
6、对SF6开关设备充气至额定工作气压(及压力测量)
7、对电器中SF6气体进行压缩灌瓶(及重量测量)
8、装置能够进行外置钢瓶或储气罐SF6气体相互转运
